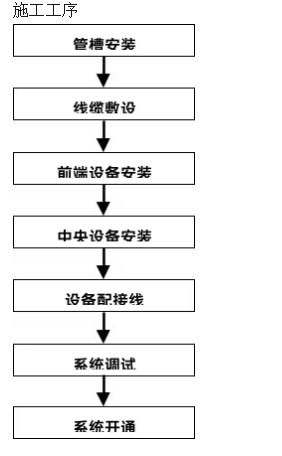

彩色半球攝像機的安裝
安裝前每個攝像機均加電進行檢測和調整，處于正常工作狀態的攝像機方可安裝。
不可自行拆卸攝像機。
搬運攝像機時應小心，不可撞擊或搖晃攝像機。
不可使攝像機受到雨淋，不可在有水的地方使用攝像機。
清理攝像機機體時，不可使用烈性或腐蝕性清潔劑，應使用干布清理攝像機。
一手抓住攝像機主體，另一手抓住球型外殼往逆時針?lè)较蜣D(zhuǎn)，把它拆開。
把RJ45電纜的一端連接到球型攝像機的視頻輸出端口上，另一端連接到交換機的輸入端口。
連接電源適配器，將球型攝像機的電源插頭與適配器DC 12V的電源插頭相連，然后再把適配器連接到交流電源。
用螺絲燈轉動螺絲固定攝像機。
上下轉動球型攝像機內部的攝像機（PCB主板）適度調整影像位置，并左右轉動鏡頭對準焦距。
組裝時，把球型攝像機向順時針?lè)较蜣D(zhuǎn)動。
攝像機的視頻線采用UTP CAT5e，從設備機房光端機的RJ45接頭引至攝像機連接器的畫面輸出端子“VIDEO OUT”。

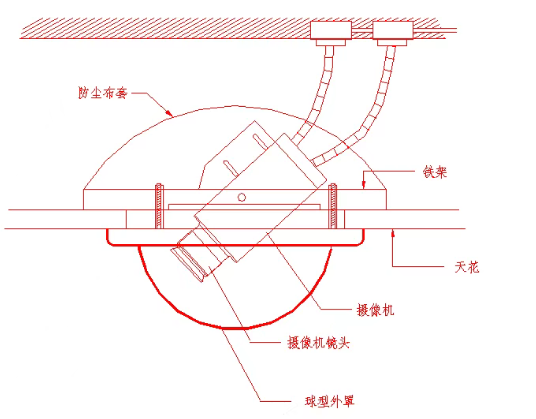

半球攝像機安裝大樣圖
彩色固定攝像機的安裝
安裝前每個攝像機均加電進行檢測和調整，處于正常工作狀態的攝像機方可安裝。
不可自行拆卸攝像機。
搬運攝像機時應小心，不可撞擊或搖晃攝像機。
不可使攝像機受到雨淋，不可在有水的地方使用攝像機。
清理攝像機機體時，不可使用烈性或腐蝕性清潔劑，應使用干布清理攝像機。
安裝鏡頭：逆時針轉動緊固后緣調節環的螺釘，可以松開螺釘，然后把調節環轉到“C”方向（逆時針），直到轉不動為止。
設置鏡頭選擇開關：鏡頭安裝完畢后，應把鏡頭選擇開關設置為“視頻”。攝像機的鏡頭選擇開關包括“視頻VIDEO”和“直流DC”。
后聚焦調節：盡管在裝運前在工廠調節了攝像機的后聚焦，但是焦距可能不準確。在這種情況下應調節后聚焦。
攝像機的供電電源為AC24V，采用RVV3*2.5，電源線從設備機房引AC220V電源至現場設備的電源適配器，經變壓成AC24V接至攝像機連接器的電源連接端子，不必區分極性。
攝像機的視頻線采用UTP CAT5e，從設備機房交換機的RJ45接頭引至攝像機連接器的畫面輸出端子“VIDEO OUT”。

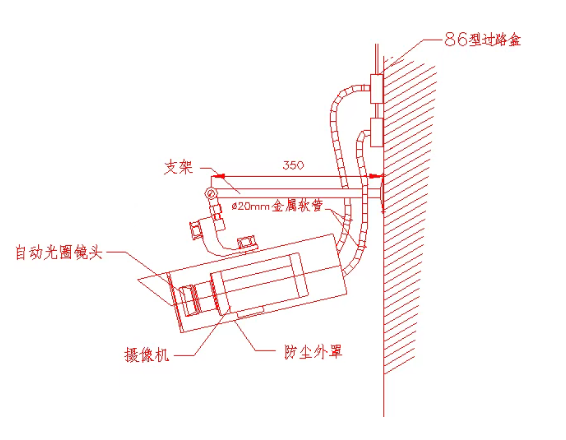

固定攝像機安裝大樣圖
監視器的安裝
安裝前每臺監視器均加電進行檢測和調整，處于正常工作狀態的監視器方可安裝。
不可自行拆卸監視器。
監視器安裝位置使屏幕不受外來光的直射。
搬運監視器時應小心，不可將監視器放置在不穩定的車、臺、架或桌上，以免監視器落下砸傷人，并嚴重?fù)p壞設備本身。
不可使監視器受到雨淋，不可在有水的地方使用監視器。
清理監視器機體時，不可使用液體清潔劑或噴霧清潔劑，應使用濕布擦拭。
通風：在設備外殼的后部或底部設有槽縫和開口用來通風，以確保本設備運行可靠，并防止設備過熱，不得將本品放置在床、沙發、地毯或類似的表面上，以免開口被堵塞或覆蓋，也不得將本品放置在散熱器或加熱器附近。
電源：本設備的電源范圍為AC：90V~260V，使用隨本機提供的電源線纜接入220V交流電源，另一端插入監視器后部的電源口。
視頻線采用UTP CAT5e，接入監視器后部的CAMERA IN的第1個端口。
控制室設備的安裝
包括：控制臺、監視器、矩陣切換控制器、視頻分配器、鍵盤、畫面分割器、長延時錄像機等。
符合施工圖、安裝接線圖、說明書要求。
設備安裝前應用檢查。
設備外形完整,內表面漆層完好。
設備的外形尺寸、設備內的主板及接線端口的型號、規格符合設計規定。
設備及設備構件連接緊密、牢固，安裝用的堅固件應有防銹層。
有底座的設備的底座尺寸應與設備相符。
設備底座安裝時, 機架與地面固定應豎直平穩，其表面保持水平,垂直偏差、幾臺并排安裝的前后偏差符合要求。
按系統設計圖檢查主機設備之間的連接電纜型號以及連接方式是否正確。
機架和控制臺內的設備和部件的安裝，設備應牢固端正，緊固件應緊固
接插件應接觸可靠，內部接線符合設計要求。
設備配接線
電纜由監控臺、柜底部引入地槽，電纜離開機柜彎點10cm處開始成捆綁扎，根據電纜的數量每隔200～400cm綁扎一次。所有電纜（整根都應逐根標示明顯永久性標志，以區分電纜去向和傳輸信號。
引入室內或引出室外的電纜在出入口處應加裝防水彎，以免雨水順電纜流入設備或監控臺、柜。
視頻電纜傳輸?shù)碾娖叫盘?hào)很弱，其接續不但要求可靠牢固，同時不能使信號衰減太大，連接處不允許扭接，要進行焊接，端頭接續插頭是，線芯和屏蔽層均應焊接在插頭上，插頭不但要與設備插座相配套，還要與電纜外徑相配套，插頭插入設備插座后，用插頭外套螺母應將插頭插座鎖緊。安裝時應合理計算每根電纜的長度，按照每盤電纜的總長綜合考慮，盡量減少中間接頭。
控制電纜線芯多，在設備端一般與插頭相接，插頭上的每個線芯的連接均采用焊接，線芯絕緣不宜剝?nèi)ヌL(zhǎng)，電纜的外護套應包在插頭后蓋內，線芯剝?nèi)ソ^緣的長度為2mm左右，剝?nèi)ヌL(zhǎng)容易發生互相碰線?？刂齐娎|應盡量少或不設中間接頭，對于多芯電纜應按線芯顏色統一對所接端子作一規定，并在監控臺、柜的接線箱的接線端子上做上編號，編號應和施工圖中編號統一?？刂齐娎|的線芯經兩人查對，確認接線正確，方可插接在設備上，插接后應用鎖緊螺母鎖緊。
監控室采用單相220V、50HZ電源供電。
引入攝像機的電源線、視頻電纜，在引出保護管時，要用金屬蛇皮管、塑料波紋管或聚氯乙稀軟管進行保護，每根電纜均應有足夠的松弛度，其長度應能滿足云臺旋轉的最大距離，在此基礎上還應留10cm左右余量，電纜應沿支架、吊架引向攝像機或云臺并進行必要地綁扎，當云臺在旋轉時，不應使電纜出現互相絞纏現象。
信號傳輸及設備布置
長距離傳輸中確保電視信號強度，從發送端到接收端傳輸凈衰減不大于3dB。攝像機安裝點盡可能避開強電磁干擾源，攝像機安裝點需穩定牢固，在鏡頭視場內，避免強光直射。
接地、供電、屏蔽、布線及防雷措施
系統的供電及接地好壞直接影響系統干擾能力，總的思路是消除或減弱干擾，切斷干擾的傳輸途徑，提高傳輸途徑對于干擾的衰減作用，具體措施是：
接地：
整個系統采用單點接地，接地母線采用銅質線，采用綜合接地系統，接地電阻不得大于1Ω，為了保證整個系統采用單點接地，在工程實施中做到視頻信號傳送過程中每路信號之間嚴格隔離，單獨供電，信號共地集中在中心機房，接地措施的科學合理，可有力地保證了系統的搞干擾性能。
供電：攝像機、控制器、顯示器等的電源都由控制室集中供給。
屏蔽：
視頻傳輸電纜、攝像機的電源線和控制線均穿金屬管敷設，金屬管接地。視頻傳輸電纜與電源線、控制線不共管。
布線：
傳輸電纜、電源線及控制線不與電力線共管。傳輸電纜、控制線盡可能采用整根完整電纜。不允許電纜作普通人工連接加長。對確實對接的，采取專門的連接措施作好連接處理。
防雷措施：
外殼及地線的處理均作防雷方面的處理措施?？傻钟话阈缘睦讚?。
